[DACOS] Ch02 이론. 빅데이터 파일럿 아키텍처

[출처: 실무로 배우는 빅데이터 기술, 김강원 저]



1. 요구사항 파악

1) 차량의 다양한 장치로부터 발생하는 로그 파일을 수집해서 기능별 상태를 점검한다.

2) 운전자의 운행 정보가 담긴 로그를 실시간으로 수집해서 주행 패턴을 분석한다.



2. 데이터셋 살펴보기

1) 스마트카 상태 정보 데이터

- 스마트카의 각종 센서로부터 발생하는 차량의 상태 정보 데이터셋

- 요구사항 1과 관련, 로그 시뮬레이터를 통해 생성됨



2) 스마트카 운전자 운행 데이터

- 스마트카 운전자의 운전 패턴/ 운행 정보가 담긴 데이터셋

- 요구사항 2와 관련, 로그 시뮬레이터를 통해 생성됨



3) 스마트카 마스터 데이터

- 스마트카 운전자의 프로파일 정보가 담긴 데이터셋

- 요구사항 1, 2와 관련된 분석 데이터셋을 만들 때 활용, 이미 만들어진 샘플 파일 이용



4) 스마트카 물품 구매 이력 데이터

- 스마트카 운전자가 차량 내의 스마트 스크린을 통해 쇼핑몰에서 구입한 차량 물품 구매 목록 데이터셋

- 요구사항 1, 2와 관련된 분석 데이터셋을 만들 때 활용, 이미 만들어진 샘플 파일 이용



3. 파일럿 프로젝트 소프트웨어 아키텍처



- 하둡을 중심으로 앞쪽을 수집/적재 (전처리) 영역, 뒤쪽을 탐색/분석 (후처리) 영역

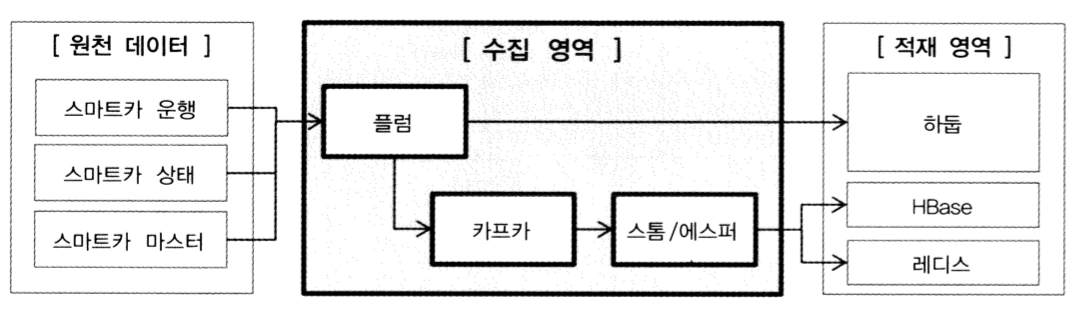

1) 수집 레이어

- Flume: 차량의 로그 수집

- Storm: 실시간 로그 이벤트 처리

- Kafka: 플럼과 스톰 사이에서 데이터의 안정적인 수집을 위해 버퍼링, 트랜잭션 처리



2) 적재 레이어

- Hadoop, HBase, Redis

- 대용량 로그파일: 플럼 -> 하둡

- 실시간 데이터: 플럼 -> 카프카 -> 스톰 -> HBase/Redis

- 스톰을 통해 실시간 이벤트 분석 -> 결과에 따라 HBase와 레디스로 나누어 적재



3) 처리/탐색 레이어

- 하이브: 하둡에 적재된 데이터 정제/변형/통합/분리/탐색 등의 작업 수행, 데이터를 정형화된 구조로 정규화해 데이터마트 생성

- 스쿱: 가공/분석된 데이터 외부로 제공 + 분석/응용 단계에서도 사용

- 우지: 길고 복잡한 처리/탐색 프로세스를 우지의 워크플로로 구성해 복잡도 낮추고 자동화



4) 분석/응용 레이어

- 임팔라, 제플린: 스마트카 상태 점검과 운전자 운행 패턴 빠르게 분석

- 머하웃, 스파크ML: 스마트카 데이터 분석을 위한 군집, 분류/예측, 추천 등

- R: 통계 분석

- 텐서플로: 딥러닝 모델 생성

- 플라스크: 서비스 API 제공



4. 하드웨어 아키텍처



5. Cloudera Manager (CM)

- 빅데이터 자동화 관리 툴

- 하둡을 포함한 에코시스템 17개 편리하게 설치 및 관리
