[DACOS] Ch03 이론. 빅데이터 수집

[출처: 실무로 배우는 빅데이터 기술, 김강원 저]



1. 플럼 Flume

1) 플럼

- 빅데이터를 수집할 때 다양한 수집 요구사항들을 해결하기 위한 기능으로 구성된 소프트웨어

- 통신 프로토콜, 메시지 포맷, 발생 주기, 데이터 크기 등 데이터를 수집할 때 고려해야 할 것들을 쉽게 해결할 수 있는 기능과 아키텍처 제공



2) 주요 구성요소

- Source : 다양한 원천 시스템의 데이터를 수집하기 위해 Avro, Thrift, JMS, Spool Dir, Kafka 등 컴포넌트 제공 / 수집한 데이터 Channel로 전달

- Channel : Source와 Sink 연결 / 데이터를 버퍼링하는 컴포넌트로 메모리, 파일, 데이터베이스를 채널의 저장소로 활용

- Sink : 수집한 데이터를 Channel로부터 전달받아 최종 목적지에 저장하기 위한 기능 / HDFS, Hive, Logger, Avro, ElasticSearch, Thrift 등 제공

- Interceptor : Source와 Channel 사이에서 데이터 필터링 및 가공하는 컴포넌트 / Timestamp, Host, Regex Filtering 등 기본 제공 + 필요 시 사용자 정의 Interceptor 추가

- Agent : Source → (Interceptor) → Channel → Sink 컴포넌트 순으로 구성된 작업 단위 / 독립된 인스턴스로 생성



3) 플럼 아키텍처

- 플럼 메커니즘 : Source, Channel, Sink 만을 활용하는 매우 단순하고 직관적인 구조

- Source에서 데이터 로드, Channel에서 데이터 임시 저장, Sink를 통해 목적지에 최종 적재

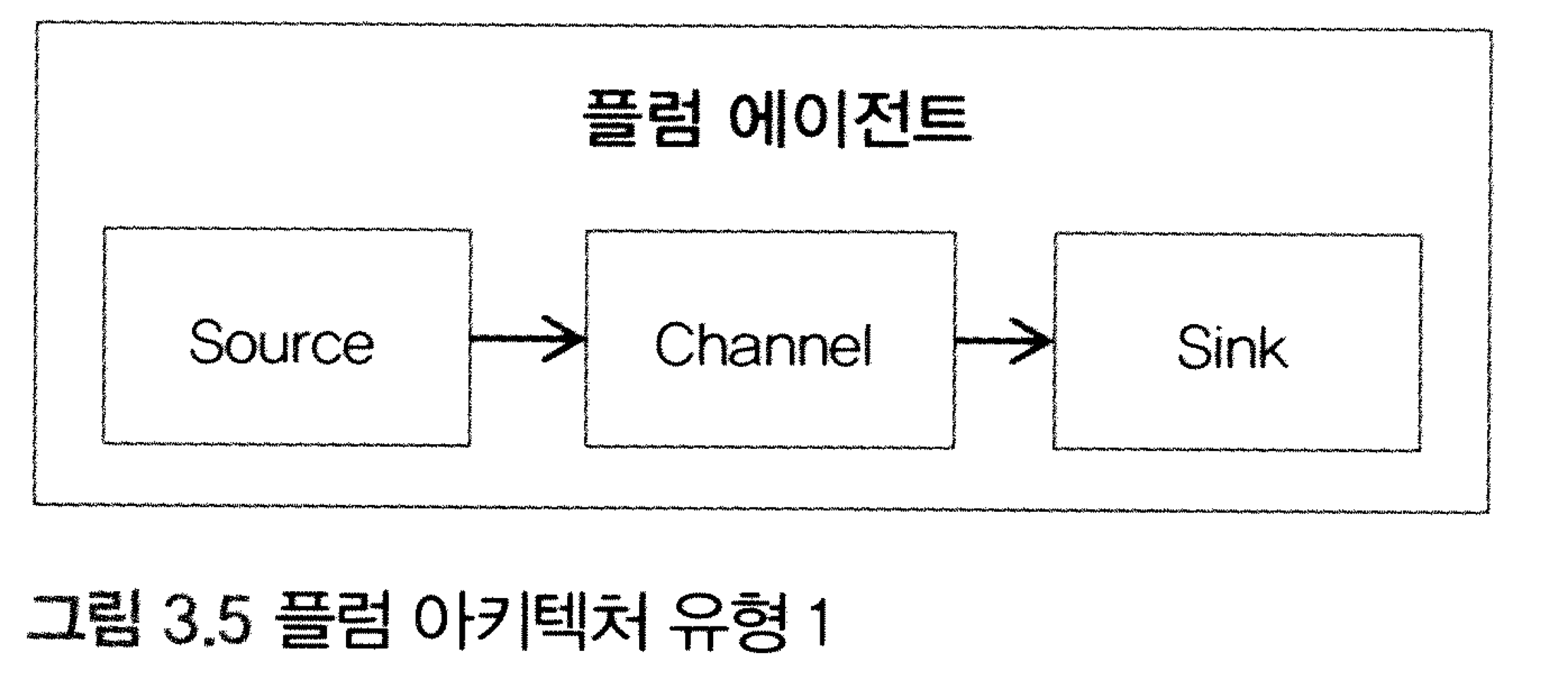

3-1) 유형 1

- 가장 단순한 플럼 에이전트 구성

- 원천 데이터를 특별한 처리 없이 단순 수집/적재



3-2) 유형 2

- Interceptor를 추가해 데이터 가공

- 데이터의 특성에 따라 Channel에서 다수의 Sink 컴포넌트로 라우팅이 필요할 때 구성

* 데이터 통신에서의 라우팅: 네트워크상에서 주소를 이용하여 목적지까지 메시지를 전달하는 방법을 체계적으로 결정하는 경로선택 과정

- 한 개의 플럼 에이전트 안에서 두 개 이상의 S-C-S 컴포넌트 구성 및 관리도 가능



3-3) 유형 3

- 플럼 에이전트에서 수집한 데이터를 에이전트 2, 3에 전송할 때 로드밸런싱, 복제, 페일오버 등의 기능을 선택적으로 수행 가능

- 수집해야 할 원천 시스템은 한 곳이지만, 높은 성능과 안정성이 필요할 때 주로 사용

* 로드밸런싱(부하분산): 서버가 처리해야 할 업무 혹은 요청을 여러 대의 서버로 나누어 처리하는 것. 한 대의 서버로 부하가 집중되지 않도록 트래픽을 관리해 각각의 서버가 최적의 퍼포먼스를 보일 수 있도록 하는 것이 목적

* 페일오버(장애 극복 기능): 컴퓨터 서버, 시스템, 네트워크 등에서 이상이 생겼을 때 예비 시스템으로 자동전환되는 기능. 시스템 설계에서 높은 가용성과 신뢰성이 요구되는 경우 페일오버 기능을 탑재하는 것이 일반적



3-4) 유형 4



- 수집해야 할 원천 시스템이 다양하고, 대규모의 데이터가 유입될 때

- 에이전트 1, 2, 3, 4에서 수집한 데이터를 에이전트 5에서 집계하고, 이때 에이전트 6으로 이중화해서 성능과 안정성 보장



4) 활용 방안

- 스마트카에서 발생하는 로그 직접 수집하는 역할. 로그 유형에 따라 두 가지 에이전트 구성할 것



4-1) 100대의 스마트카 상태 정보 로그파일

- 로그 시뮬레이터를 통해 매일 생성됨

- 생성된 상태 정보 파일을 플럼 에이전트가 일 단위로 수집해서 하둡에 적재, 이후 대규모 배치 분석에 활용



4-2) 스마트카 운전자 100명의 운행 정보 실시간 기록

- 로그 시뮬레이터에 의해 운행 정보 실시간 로그 파일 생성됨

- 로그 발생과 동시에 플럼 에이전트가 수집해서 kafka에 전송



2. 카프카 Kafka

1) 카프카

- Message Oriented Middleware (MOM) 소프트웨어 중 하나

- 대규모로 발생하는 메시지성 데이터를 비동기 방식으로 중계

- 원천 시스템으로부터 대규모 트랜잭션 데이터가 발생했을 때, 중간에 데이터를 버퍼링하면서 타깃 시스템에 안정적으로 전송해주는 중간 시스템



2) 주요 구성요소

- Broker : 카프카의 서비스 인스턴스. 다수의 Broker를 클러스터로 구성하고 Topic이 생성되는 물리적 서버

- Topic : Broker에서 데이터의 발행/소비 처리를 위한 저장소

- Provider : Broker의 특정 Topic에 데이터를 전송(발행)하는 역할. 카프카 라이브러리를 통해 구현

- Consumer : Broker의 특정 Topic에서 데이터를 수신(소비)하는 역할. 카프카 라이브러리를 통해 구현



3) 카프카 아키텍처

- 클러스터 방식에 따라 세가지 아키텍처 구성 가능, 반드시 주키퍼 이용



3-1) 유형 1 - 싱글 브로커 / 싱글 노드

- 1대의 카프카 서버와 1개의 Broker만 구성한 아키텍처

- 대량의 발행 / 소비 요건이 없고, 업무 도메인이 단순할 때 이용



3-2) 유형 2 - 멀티 브로커 / 싱글 노드

- 1대의 카프카 서버에 2개의 Broker를 구성한 아키텍처

- 물리적인 카프카 서버가 1대이므로 대량의 발행 / 소비 요건에는 사용 어려움

- 하지만, 업무 도메인이 복잡해서 메시지 처리를 분리 관리해야 할 때 이용



3-3) 유형 3 - 멀티 브로커 / 멀티 노드

- 2대 이상의 카프카 서버로 멀티 브로커 구성

- 대규모 발행 / 소비 데이터 처리에 적합

- 물리적으로 나눠진 브로커 간의 데이터 복제가 가능해 안정성이 높음

- 업무 도메인별 메시지 그룹을 분류할 수 있어 복잡한 메시지 송/수신에 적합



4) 활용 방안

- 플럼이 실시간 데이터를 수집해 카프카 Topic에 전달하면, 카프카는 받은 데이터를 Topic에 임시로 저장하고 있다가 Consumer 프로그램이 작동해 Topic에서 데이터 가져감



- 카프카 활용 목적 : 플럼이 아주 빠르게 발생하는 데이터를 실시간으로 수집하게 되면, 이를 최종 목적지에 전달하기 전 중간에서 안정적인 버퍼링 처리가 필요

- 카프카를 거치지 않고 바로 타깃 저장소인 HBase에 전송 → HBase에 장애가 발생하면 플럼의 Channel에 전송하지 못한 데이터들이 빠르게 쌓여 곧바로 플럼의 장애로도 이어짐 → 데이터 유실 발생



- HBase에 장에가 발생해도 카프카에서 데이터를 저장해 놓았다가 HBase가 복구되면 곧바로 재처리 가능

+ 플럼이 수집한 데이터를 카프카의 토픽에 비동기로 전송함으로써 수집 속도가 빨라짐

* 비동기 방식: 동시에 일어나지 않을 수 있음 (요청을 보냈을 때 응답 상태와 상관없이 다음 동작을 수행 할 수 있음)

  → 자원을 효율적으로 이용할 수 있음



3. 수집 파일럿 실행 1단계 - 수집 아키텍처

1) 수집 요구사항

- 차량의 다양한 장치로부터 발생하는 로그 파일 수집해서 기능별 상태 점검

- 운전자의 운행 정보가 담긴 로그를 실시간으로 수집해서 주행 패턴 분석



수집 요구사항 구체화	분석 및 해결 방안
1. 스마트카로부터 로그 파일 주기적으로 발생	플럼 → 대용량 배치 파일 및 실시간 로그 파일 수집
2. 스마트카의 배치 로그 파일 이벤트 감지	플럼의 Source 컴포넌트 중 SpoolDir → 주기적인 로그 파일 발생 이벤트 감지
3. 스마트카의 실시간 로그 발생 이벤트 감지	플럼의 Source 컴포넌트 중 Exec-Tail → 특정 로그 파일에서 로그 생성 이벤트 감지
4. 스마트카가 만들어내는 로그 데이터에 가비지 데이터가 있을 수 있음	플럼의 Interceptor → 정상 패턴의 데이터만 필터링
5. 수집 도중 장애가 발생해도 데이터를 안전하게 보관, 재처리해야 함	플럼의 메모리 Channel, 카프카 Broker → 로컬 디스크의 파일 시스템에 수집 데이터 임시 저장
6. 스마트카의 실시간 로그 파일은 비동기 처리로 빠른 수집 처리	플럼에서 수집한 데이터를 카프카 Sink 컴포넌트를 이용해 카프카 Topic에 비동기 전송



2) 수집 아키텍처



2-1) 로그 시뮬레이터

- 스마트카의 상태 정보와 운전자의 운행 정보 로그를 가상으로 만드는 자바 로그 발생기



- 스마트카 상태 정보 : 100대 스마트카 장치들의 상태 정보를 3초 간격으로 발생 시킴, 1일 100MB 로그 파일 생성

- 운전자 운행 정보 : 100명의 스마트카 운전자들의 운행 정보 실시간으로 발생 시킴, 하나의 운행 정보 로그는 4KB 미만, 동시에 최대 400KB 용량으로 실시간 데이터 발생



2-2) 플럼 에이전트1

- 대용량 로그 파일을 주기적으로 수집해서 표준 입출력 로거로 보여주는 레이어

- 스마트카 상태 정보를 기록한 로그 파일을 일별로 수집하기 위한 배치성 플럼 에이전트



- SpoolDir Source : 약속된 로그 발생 디렉터리를 모니터링하다가 정의된 로그 파일 발생 시 해당 파일의 내용을 읽어서 수집하는 기능 제공

- Memory Channel : SpoolDir Source로부터 수집된 데이터를 메모리 Channel에 중간 적재. 버퍼링 기능을 제공하며 , Sink와 연결되어 트랜잭션 처리 지원함

- Logger Sink : Channel로부터 읽어들인 데이터를 플럼의 표준 로그 파일로 출력



2-3) 플럼 에이전트2

- 실시간으로 발생하는 로그를 라인 단위로 수집해 카프카의 Topic에 전송하는 레이어

- 스마트카 운전자의 운행 정보 실시간으로 수집하기 위한 실시간성 플럼 에이전트



- Exec-Tail Source : 로그가 쌓이고 있는 파일에 Tail 파이프라인을 이용해 실시간으로 데이터를 수집하는 기능

- Memory Channel : Exec-Tail Source로부터 수집한 데이터를 메모리 Channel에 버퍼링 처리를 하면서 임시 적재

- Kafka Sink : Channel로부터 읽어들인 데이터를 카프카 Broker의 특정 토픽에 비동기 방식으로 전송하는 Provider 역할 수행



2-4) 기타

- 플럼이 수집한 로그 데이터 임시 출력 및 저장



- Flume Stdout : 플럼의 Logger-Sink를 통해 표준 출력 로그가 출력됨

- Kafka Topic : 플럼의 Kafka-Sink는 수집된 실시간 로그를 임시 적재함
